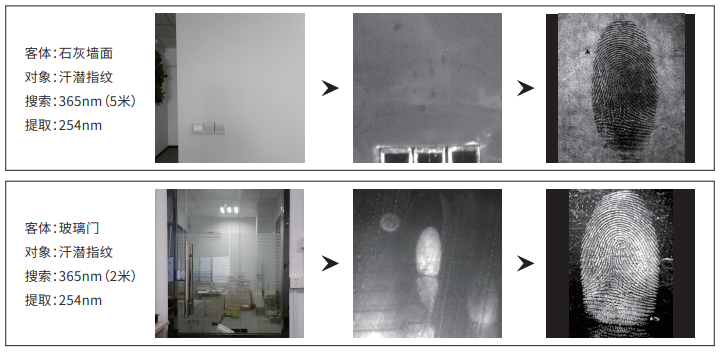

超宽光谱365nm光源应用
超宽光谱254nm光源应用
超宽光谱850nm光源应用
产品价格：195000元/台
产品特点
-
-
-
- BTKG-I型超宽光谱物证成像系统感光器件是感光芯片,可直接对短波紫外-长波紫外-可见光-近红外-远红外的超宽光谱范围感光，其光谱响应范围180-1100nm。其优点是可以观察到清晰的物证图像，也可以拍照出同样清晰的图像。
- 上一代产品紫外观察系统的感光器件是紫外增强管，紫外增强管前端接收紫外图像，后端荧光屏呈现可见光图像。使用者通过目镜观察物证图像，在目镜后拍照图像。其缺点是可以观察到清晰的图像，不能拍照出清晰的图像。
- 上一代产品紫红外相机的感光器件是表面覆盖荧光膜的CMOS，紫外图像照射荧光膜，激发产生可见光图像，CMOS感光，在相机显示屏上呈现物证图像。其缺点是图像亮度低，需要很强的紫外光照射物证才能获得清晰的物证图像。
-
-
产品用途
-
-
-
- 用长波紫外光（365nm）远距离搜索、发现潜在指纹。可发现玻璃、陶瓷、金属、油漆面、塑料、白灰墙、纸张等各种客体表面的潜在指纹。
- 用短波紫外光（254nm）近距离拍照潜在指纹。可拍照玻璃、陶瓷、金属、油漆面、塑料、白灰墙、纸张等各种客体表面的潜在指纹。
- 用红外光搜索、发现、拍照深色背景上的血迹和射击残留物。绝大多数深色物品在850nm和940nm红外光下呈现浅色调，而血迹和射击残留物依然呈现深色调。
- 与多波段光源配合使用，拍照各种物证的荧光，例如精斑、皮屑、骨骼、唾液生物物证的荧光等。在可见光部分只有灰度反差，没有颜色反差。
- 结合紫外光源、可见光多波段光源、红外光源，对物证进行超宽光谱范围的分色照相。
-
-

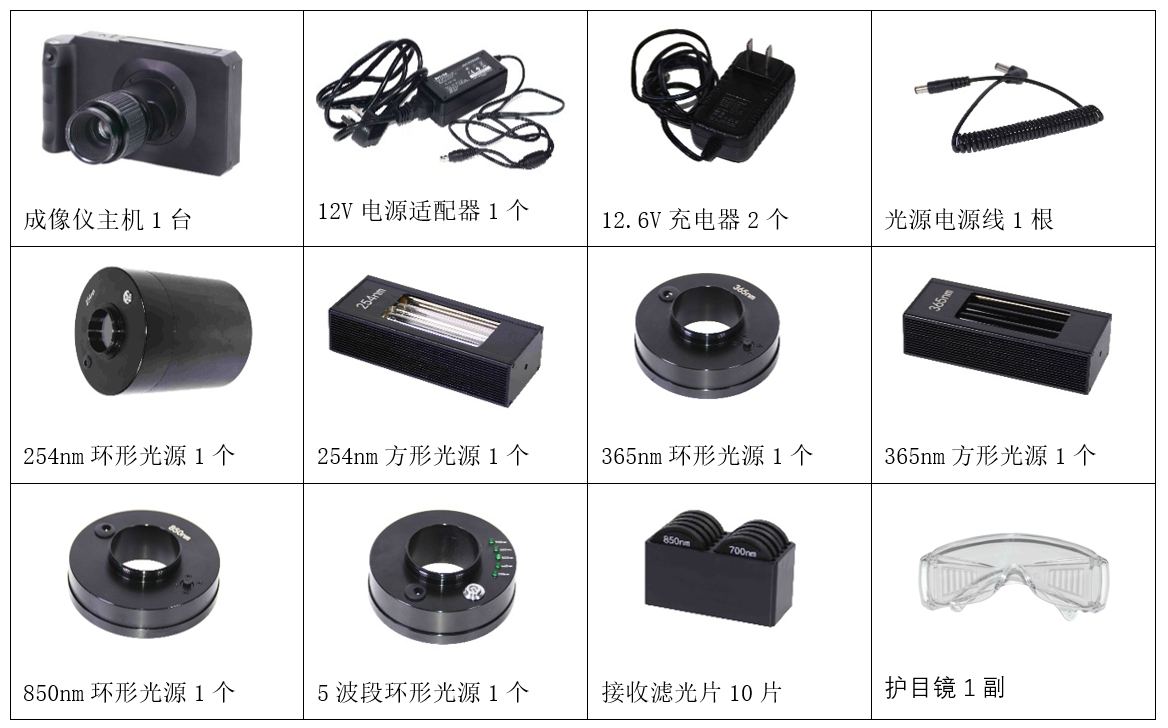

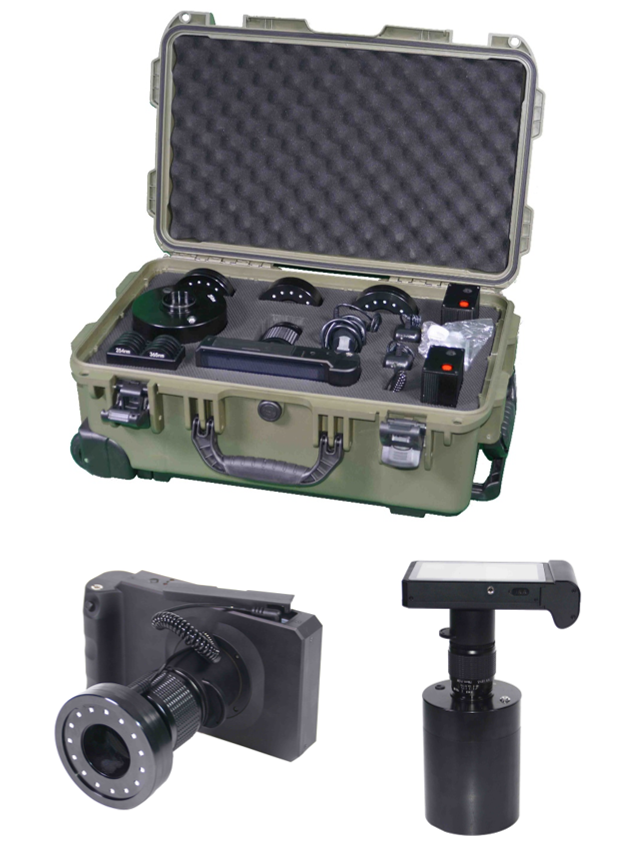

产品组成
设备操作
-
-
-
- 选择光源安装在镜头螺纹口上，用光源电源线连接光源与12V DC OUT插口，打开光源开关，光源亮起。
- 选择接收滤光片安装在滤光片插口。
- 长按主机电源开关，主机启动，触摸屏亮起，显示当前图像。
- 转动调焦环，将图像调实。
- 调整光圈、反差转换，获得较佳图像。
- 点击【拍照】，可记录图片。
- 点击【录像】，可记录视频。
- 点击【查看照片】，可查看主机内已拍照的图片。将U盘插接在USB接口，按提示操作，可将图片导入U盘。
- 点击【设置】，会弹出设置界面，按指示进行参数修改。
- 长按主机电源开关，可关闭主机。
- 主机充电：12V电源适配器插接12V DC IN 接口。
- 紫外光源充电：12.6V充电器给254nm环形光源、254nm方形光源、365nm方形光源充电。
-
-

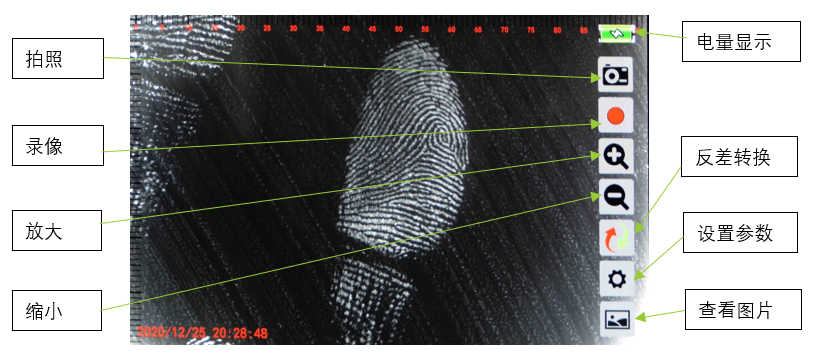

仪器图解
技术参数
| 感光范围 | 200nm-1100nm | 图片格式 | JPG/BMP |
| 感光像素 | 400万 | 录像格式 | MP4 |
| 分辨率 | 2048×2048，2048×1024可选 | 软件更新 | 插入U盘，开机自动更新 |
| 靶面尺寸 | 2英寸（对角线32mm） | 操作系统 | Windows 10 |
| 镜头 | UVLENS 78mm F/3.8 | 拍摄功能 | 拍照、视频录制 |
| 显示屏 | 7英寸IPS高清触摸屏 | 相机内存 | 4GB |
| 开门 | 触摸屏按键/机械快门 | 接口 | USB、LAN、HDMI |
| 拍摄速度 | 20帧/秒 | 成像距离 | 15cm至无穷远 |
| 主机尺寸 | 200x130x55mm（不含镜头） | 图像导出 | U盘导出 |
| 主机重量 | 1.68kg（含镜头） | 电池 | 4节18650，2600mAH |
| 光源 | 254、365、395、445、 535、660、850、940nm | 接收滤光片 | 254、365、410、450、500、550、600、650、700、850nm |
实际应用

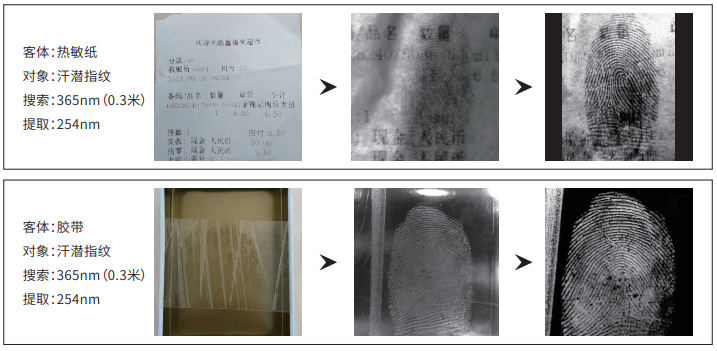

1. 用长波紫外光（365nm）远距离搜索、发现潜在指纹
- 在距离被检查物体5米以内的范围，把主机安装在三脚架上，将365nm环形光源安装在镜头前，365nm滤光片安装在滤光片插口。打开主机和光源开关，调整镜头焦距和光圈，使触摸屏呈现较为清晰的图像。缓慢转动镜头，可大面积搜索室内物体上的潜在指纹。 如果感觉光强不足，可以用方形365nm紫外灯进行补光。

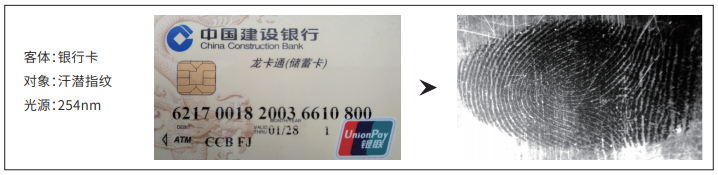

- 平面客体上潜在指纹的拍照
- 将254nm环形光源安装在镜头前，254nm滤光片安装在滤光片插口。打开主机和光源开关，调整镜头焦距和光圈，使触摸屏呈现较为清晰的图像。 254nm环形光源前端有一个遮光板。当客体表面光洁度很高时，安装遮光板，可阻挡客体表面的定向反射光进入镜头，干扰指纹图像。当客体表面光洁度很低时，客体表面不产生明显的定向反射光，可卸下遮光板，扩大视场。
- 非平面客体上潜在指纹的拍照
- 用254nm方形光源照射客体，254nm滤光片安装在滤光片插口。打开主机和光源开关，调整镜头焦距和光圈，调整光源的照射距离、角度，使触摸屏呈现较为清晰的图像。
- 850nm红外光

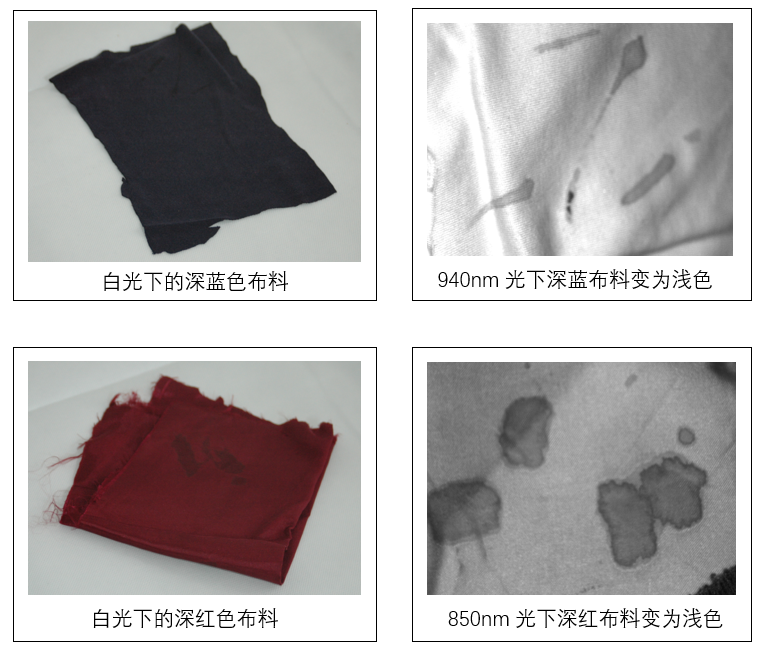

- 850nm环形光源安装在镜头前，850nm滤光片安装在滤光片插口，打开主机和光源开关，调整镜头焦距和光圈，使触摸屏呈现较为清晰的图像。很多深色客体在850nm光谱照射下变为浅色调，血迹和射击残留物仍然保持深色调，血迹和射击残留物的形态将清晰地显示在屏幕上。
- 940nm红外光
- 将五波段环形光源安装在镜头前，遮光片安装在滤光片插口。 在全黑的环境中，打开主机和940nm光源，调整镜头焦距和光圈，使触摸屏呈现较为清晰的图像。很多深色客体在940nm光谱照射下变为浅色调，血迹和射击残留物仍然保持深色调，血迹和射击残留物的形态将清晰地显示在屏幕上。

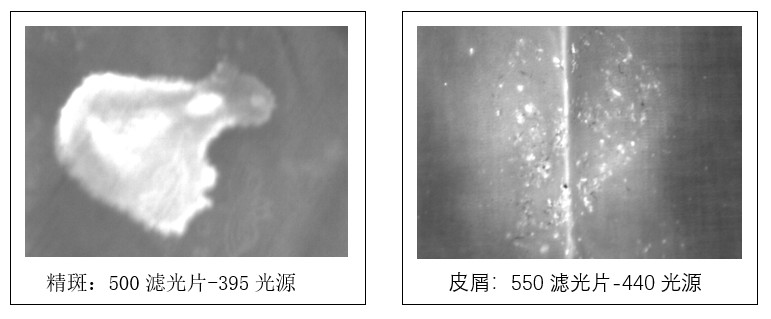

- 将五波段光源安装在镜头前，安装500nm接收滤光片，用395nm光源照射检材；安装550nm接收滤光片，用440nm光源照射检材。可以观察拍照精斑、皮屑、唾液斑、尿斑等生物物证的荧光。

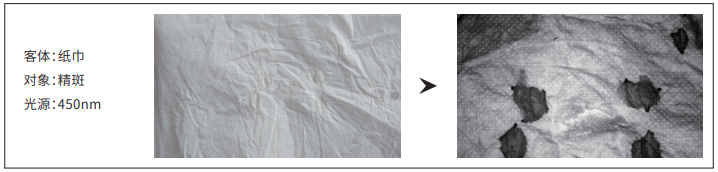

- 分别用254nm、365nm、白光、850nm、940nm光源照射物证，分别安装245、365、410、450、500、550、600、650、700、850nm接收滤光片，用超宽光谱相机观察检材。检材背景与痕迹对每个波段光的吸收反射率存在差别，背景与痕迹之间的反差会随波段的变化而变化，选择较大反差进行拍照。
